Suzuki Ignis > Luftfilter

Wenn der Luftfilter mit Staub verstopft ist, erhöht sich der Ansaugwiderstand, wodurch die Motorleistung verringert und der Kraftstoffverbrauch erhöht wird.

(Für Motormodell K12C)

Suzuki Ignis. Luftfilter

1) Entfernen Sie den Kabelkanal (1).

Suzuki Ignis. Luftfilter

2) Ziehen Sie den Entriegelungshebel (3) zu sich hin und drücken ihn anschließend nach unten, um den Steckverbinder (2) zu trennen.

Suzuki Ignis. Luftfilter

3) Lösen Sie die Seitenklemmen (4) und ziehen Sie das Luftfiltergehäuse dann zu sich hin. Das Element aus dem Luftfiltergehäuse nehmen. Falls es verschmutzt aussieht, wechseln Sie es gegen ein neues Element aus.

4) Setzen Sie das Luftfiltergehäuse sicher wieder ein.

(Für Motormodell K12M)

Suzuki Ignis. Luftfilter

1) Lösen Sie die seitlichen Klammern und nehmen Sie das Filterelement aus dem Gehäuse. Falls es verschmutzt aussieht, wechseln Sie es gegen ein neues Element aus.

2) Befestigen Sie die seitlichen Klammern.



Zündkerzen

Austausch und Inspektion der Zündkerzen

(Für Motormodell K12C)

Suzuki Ignis. Zündkerzen

Zugang zu den Zündkerzen:

1) Öffnen Sie die Motorhaube.

2) Ziehen Sie, falls notwendig, den Stecker (1) ab, während Sie den Entriegelungshebel gedrückt halten.

3) Entfernen Sie die Schrauben der Zündeinheit.

4) Ziehen Sie die Zündspulen gerade ab.

ZUR BEACHTUNG: Beim Wiederanbringen ist darauf zu achten, dass die Leitungen, Stecker, Gummidichtung des Luftfiltergehäuses und Unterlegscheiben wieder wie ursprünglich eingesetzt werden.

Suzuki Ignis. Zündkerzen

HINWEIS

  • Ziehen Sie beim Herausnehmen der Zündspulen nicht am Kabel. Ziehen am Kabel könnte es beschädigen.
  • Bei Arbeiten an den Iridium-/Platin- Zündkerzen (Kerzen mit schlanker Mittenelektrode) darf die Mittenelektrode nicht berührt werden, da sie leicht beschädigt werden könnte.

Suzuki Ignis. Zündkerzen

HINWEIS

  • Schrauben Sie die Zündkerzen zuerst von Hand ein, um das Gewinde nicht zu beschädigen. Ziehen Sie sie mit einem Drehmomentschlüssel auf 18 N-m (1,8 kg-m) nach. Achten Sie darauf, dass keine Verunreinigungen durch die Kerzenöffnungen in den Motor geraten, solange die Zündkerzen ausgebaut sind.
  • Verwenden Sie niemals Zündkerzen der falschen Gewindegröße.

Suzuki Ignis. Zündkerzen

Elektrodenabstand "a"
ILZKR6F11: 1,0 - 1,1 mm

HINWEIS Ersatzzündkerzen sollten in Marke und Typ die für Ihr Fahrzeug vorgeschriebenen Spezifikationen haben.

Siehe dazu TECHNISCHE DATEN am Ende dieser Anleitung. Falls Sie eine andere Marke als angegeben bevorzugen, sollten Sie vorher Ihren SUZUKI-Händler zu Rate ziehen.

(Für Motormodell K12M)

Da hierzu spezielle Arbeiten, Materialien und Werkzeuge benötigt werden, sollten Sie diese Aufgabe Ihrem SUZUKI-Vertragshändler überlassen.



Flüssigkeit für stufenloses Automatikgetriebe (CVT)

Vorgeschriebene Flüssigkeit

Verwenden Sie CVT-Fluid SUZUKI CVT FLUID GREEN-2.

Kontrolle des Flüssigkeitsstands

HINWEIS Wenn das Fahrzeug mit zu viel oder zu wenig Getriebeflüssigkeit gefahren wird, kann dies einen Getriebeschaden verursachen.

Der Flüssigkeitsstand des CVT muss überprüft werden, nachdem das Getriebe seine Betriebstemperatur erreicht hat.

Überprüfen des Flüssigkeitsstands:

1) Um die CVT-Flüssigkeit zu erwärmen, das Fahrzeug mindestens 5 km weit fahren.

HINWEIS Nur vorgeschriebene CVT-Fluid verwenden.

Die Verwendung einer anderen CVT-Fluid als SUZUKI CVT FLUID GREEN-2 kann das CVT an Ihrem Fahrzeug beschädigen.

ZUR BEACHTUNG: Überprüfen Sie den Flüssigkeitsstand nicht, nachdem das Fahrzeug längere Zeit mit hoher Geschwindigkeit, bei hohen Außentemperaturen im Stadtverkehr oder im Anhängerbetrieb gefahren wurde. Warten Sie, bis die Flüssigkeit ausreichend abgekühlt ist (etwa 30 Minuten), da sonst der abgelesene Flüssigkeitspegel nicht korrekt ist.

2) Das Fahrzeug auf ebenem Boden abstellen.

3) Die Handbremse anziehen, dann den Motor in der Stellung "P" anlassen. Lassen Sie den Motor etwa 2 Minuten im Leerlauf laufen; der Flüssigkeitsstand muss bei laufendem Motor überprüft werden.

4) Halten Sie das Bremspedal durchgetreten und führen Sie gleichzeitig den Schalthebel durch die einzelnen Gänge, wobei Sie jeweils drei Sekunden auf jeder Stufe verweilen sollten.

Führen Sie ihn dann wieder in die "P"- Stellung zurück.

WARNUNG Vergessen Sie nicht, auf die Bremse zu treten, wenn Sie den Schalthebel betätigen, da sich das Fahrzeug sonst plötzlich in Bewegung setzen kann.

Suzuki Ignis. Flüssigkeit für stufenloses Automatikgetriebe (CVT)

Suzuki Ignis. Flüssigkeit für stufenloses Automatikgetriebe (CVT)

  1. "FULL"
  2. "LOW"
  3. Niedrigster Stand = Flüssigkeitspegel

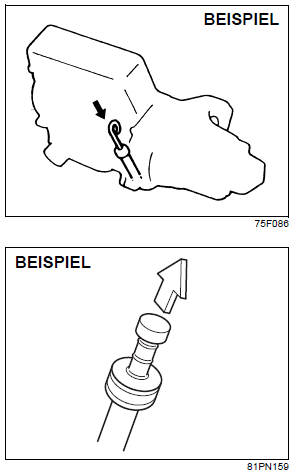

5) Der Griff des CVT-Ölmessstabs ist orange gekennzeichnet.

Den Messstab herausziehen, abwischen und wieder einschieben, bis die Kappe dichtet. Ziehen Sie dann den Ölmessstab heraus.

6) Überprüfen Sie beide Seiten des Ölmessstabs und lesen Sie den niedrigeren Stand ab. Der Ölstand muss zwischen den beiden Markierungen des Ölmessstabs liegen.

HINWEIS Nach dem Überprüfen oder Nachfüllen von Getriebeöl dürfen Sie nicht vergessen, den Ölmessstab wieder einzustecken.

Alterung prüfen oder Öl wechseln

Da hierfür besondere Schritte, Materialien und Werkzeuge erforderlich sind, wird empfohlen, die Überprüfung des Alters des CVT-Öls oder dessen Wechsel, von einem SUZUKI-Vertragshändler vornehmen zu lassen.
