Smart Fortwo: Trennschutz* zwischen Gepäck und Fahrgastraum (cabrio). Multifunktionsbox. Heckträger
Trennschutz* zwischen Gepäck und Fahrgastraum (cabrio)
Montage des Trennschutzes zwischen Gepäck und Fahrgastraum
Verletzungsgefahr!
Achten Sie darauf, dass die Haken ordnungsgemäß eingehängt und die Gurte handfest gespannt sind. Insassen könnten sonst durch umherschleudern de Gegenstände verletzt werden, bei
- starkem Bremsen,
- einer Richtungsänderung,
- einem Unfall.

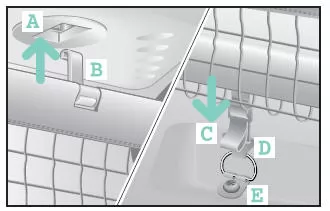

- Hängen Sie die Haken (B) in die oberen Befestigungen (A) ein.
- Ziehen Sie die Spannbänder (C) nach unten.
- Hängen Sie die Haken (D) in die am Bo den verschraubten Ösen (E) ein.
Der untere Teil des Trennschutzes zwischen Gepäck und Fahrgastraum legt sich von hinten an die Spannbän der.
Hinweis!
Verwenden Sie keinen beschädigten Trennschutz!
- Beschädigen Sie den Trennschutz zwi schen Gepäckraum und Fahrgastraum nicht durch spitze Gegenstände oder scharfe Kanten.
- Überprüfen Sie den Trennschutz zwi schen Gepäck und Fahrgastraum vor jedem Transport auf Beschädigungen.
Der Gepäckraum sollte folgendermas sen beladen werden:
- schwere Gegenstände nach unten
- leichte Gegenstände nach oben
Beachten Sie die Beladungsrichtlinien auf Seite 199.
Trennschutz* zwischen Gepäck und Fahrgastraum (cabrio)

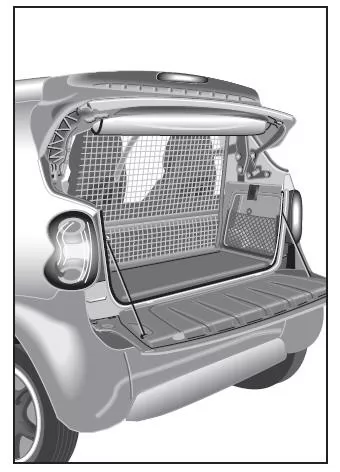

Der Trennschutz zwischen Gepäck und Fahrgastraum ist ein Rückhaltesystem, das das Ladegut im Gepäckraum bei einem Unfall sichert.
Der Trennschutz zwischen Gepäck und Fahrgastraum wird oben am Überrollbügel und unten an zwei Zurrösen befestigt.
Diese Zurrösen werden in einer qualifi zierten Fachwerkstatt montiert, z. B. in einem smart center.
Montage des Trennschutzes zwischen Gepäck und Fahrgastraum
Verletzungsgefahr!
Achten Sie darauf, dass die Haken ordnungsgemäß eingehängt und die Gurte handfest gespannt sind. Insassen könnten sonst durch umherschleudern de Gegenstände verletzt werden, bei
- starkem Bremsen,
- einer Richtungsänderung,
- einem Unfall.

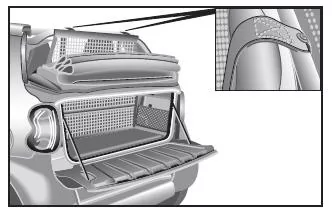

- Legen Sie die Spannschlösser der Gurte von hinten über die Verkleidungen des Überrollbügels.

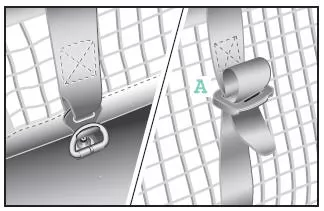

- Drehen Sie den Riegel (A) in die Waage rechte.
- Führen Sie die unteren Gurte durch die Spannschlösser
- Hängen Sie die Haken in die am Boden verschraubten Zurrösen ein.
- Spannen Sie den Trennschutz zwischen Gepäck und Fahrgastraum durch gleichmäßiges Ziehen an den Gurten.
Trennschutz ausbauen
- Drehen Sie zum Lösen der Gurtspan nung die Gurtschlösser in die Waage rechte.
- Ziehen Sie die Gurte heraus.
Der Trennschutz zwischen Gepäck und Fahrgastraum kann ausgehängt und entnommen werden.
Hinweis!
Verwenden Sie keinen beschädigten Trennschutz.
- Den Trennschutz zwischen Gepäck raum und Fahrgastraum nicht durch spitze Gegenstände oder scharfe Kan ten beschädigen.
- Überprüfen Sie den Trennschutz zwi schen Gepäck und Fahrgastraum vor jedem Transport auf Beschädigungen.
- Der Gepäckraum sollte folgendermaßen beladen werden:
schwere Gegenstände nach unten
leichte Gegenstände nach oben
- Lagern Sie den ausgebauten Trenn schutz aufgerollt an einem geeigneten, trockenen Ort, ohne ihn zu belasten.
- Beachten Sie die Beladungsrichtlinien auf Seite 199.

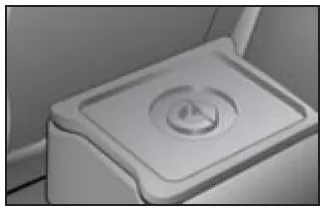

Multifunktionsbox
Die Multifunktionsbox bietet Ihnen die Möglichkeit, kleinere Gegenstände sicher und wärme /kälteisoliert aufzubewahren.

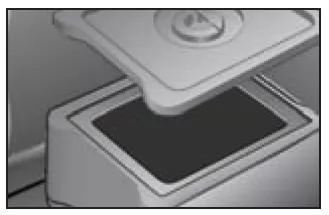

Sie können die Multifunktionsbox aus dem Fahrzeug herausnehmen und leicht trans portieren. Somit ist sie ideal für das Ver stauen von Einkäufen. Der Deckel lässt sich komplett abnehmen.
Verletzungsgefahr!
Achten Sie darauf, dass die Multi funktionsbox immer einen festen Stand im Kofferraum hat. Sonst könnte sie bei starkem Bremsen, einer schnellen Rich tungsänderung oder einem Unfall nach vorne geschleudert werden und da durch Insassen schwer oder sogar töd lich verletzen.
Heckträger
Der Heckträger besteht aus einem Grund träger*, der sich um zwei Spezialträger zur Aufnahme von Fahrrädern bezie hungsweise Skiern erweitern lässt.
Alle Träger sind rostfrei, durch Vielzahn schrauben vor Diebstahl geschützt und leicht zu montieren.
Hinweis!
Die detaillierten Informationen zur Bedie nung und Montage von Grundträger*, Fahrradträger* und Skihalter* entnehmen Sie bitte der jeweiligen Bedienungsanlei tung.

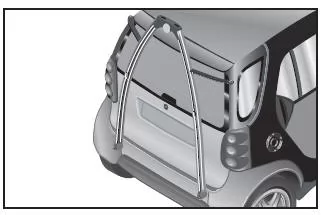

Grundträger
Basis für weitere Spezialträger ist der Grundträger. Daran können Sie bis zu 30 kg Gewicht befestigen.

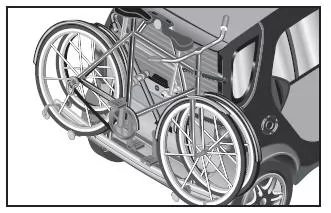

Fahrradträger*
Auf dem Fahrradträger können Sie in Ver bindung mit dem Grundträger zwei Fahr räder bis zu 30 kg befestigen.

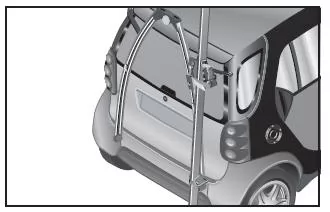

Skihalter
Der Skihalter kann bis zu zwei Skier oder als Carving Kit* Carving Skier aufnehmen.
