Verletzungsgefahr!
Schalten Sie vor dem Öffnen der
Servicegitter immer die Zündung aus
und ziehen Sie den Zündschlüssel ab.
Wenn der Scheibenwischer versehent
lich eingeschaltet wird, besteht erheb
liche Verletzungsgefahr durch den
Scheibenwischerantrieb im Bereich un
terhalb der Servicegitter.

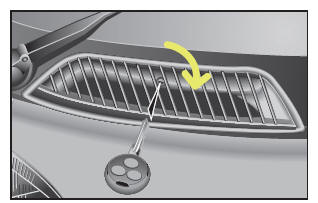

- Drehen Sie die Verriegelung mit dem
Fahrzeugschlüssel jeweils zur Fahr
zeugmitte.
Die Servicegitter sind offen.
- Entnehmen Sie die Servicegitter.
- Entnehmen Sie auf der Fahrerseite den
Ansaugtrichter.
Wichtig!
Versuchen Sie die Servicegitter nicht ge
waltsam zu öffnen. Der Schlüssel kann be
schädigt werden.
Servicegitter schließen
- Drücken Sie die Servicegitter an der
rechten und linken unteren Ecke in die
dafür vorgesehenen Klipps.
- Verriegeln Sie die Servicegitter mit
dem Fahrzeugschlüssel.
LESEN SIE MEHR:
Wenn Sie die Servicegitter (A) öffnen, kön
nen Sie die Füllmengen
des Kühlwassers (B),
des Scheiben Wischwassers (D),
der Bremsflüssigkeit (C), überprüfen.
Verletzungsgefahr!
Das Kühlsystem steht unter Druck.
Den eingedrungenen Fremdkörper, z. B. die Schraube oder den Nagel, im Reifen
lassen.
Die Reifendichtmittelflasche, den beiliegenden Aufkleber TIREFIT und den
Reifenfüllkompressor aus dem Stauraum unter dem Laderaumboden nehmen
Den Teil des Aufklebers
TIREFIT am Kombiinstrument in das Sichtfeld des Fahrers kleben.
Den Teil des Aufklebers
TIREFIT in der Nähe des Ventils auf das Rad des defekten Reifens kleben.
Den Füllschlauch und den
Stecker aus dem Gehäuseboden
des Reifenfüllkompressors
nehmen.
Den gelben Füllschlauchstecker in die Aufnahme der gelben Verschlusskappe
der Reifendichtmittelflasche
schieben, bis der Stecker
einrastet.
Die gelbe Verschlusskappe
der Reifendichtmittelflasche
mit den Dichtringen voraus
in die Aufnahme des Reifenfüllkompressors
schieben.
