Kassetten Box*

Die Kassetten Box befindet sich zwischen Fahrer und Beifahrer Fußraum an der Vertikalkonsole.

Einbau und Ausbau

Im Linkslenker

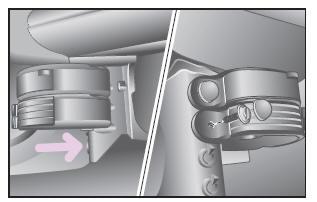

• Schieben Sie die Kassetten Box auf den Kegel an der Vertikalkonsole, bis die Kassetten Box mit der Rückseite an der Vertikalkonsole anliegt.
• Schrauben Sie das Gehäuse der Kasset ten Box mit einer Münze handfest an.
• Prüfen Sie den festen Sitz des Gehäuses und stecken Sie die Abdeckkappe auf.

Hinweis!

Der Ausbau erfolgt in umgekehrter Rei henfolge.

Im Rechtslenker

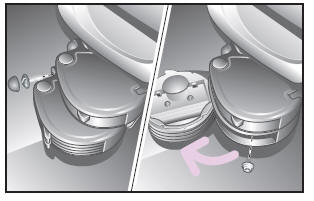

• Führen Sie die Kassetten Box vor die Befestigungslöcher an der Vertikalkon sole.
• Das Gehäuse der Kassetten Box muss an der Vertikalkonsole anliegen.
• Schrauben Sie das Gehäuse an dem linken Befestigungsloch mit einer Münze handfest an.
• Klappen Sie die Kassetten Einsätze auf und befestigen Sie die Kassetten Box durch das Loch in der Rückwand mit der zweiten Schraube.
• Prüfen Sie den festen Sitz des Gehäuses und stecken Sie die Abdeckkappe auf die linke Schraube auf.

Hinweis!

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Einbau in Verbindung mit dem Getränkehalter oder der CD Box

Bestücken Sie die Vertikalkonsole immer nacheinander von oben nach unten.

Die einzelnen Elemente werden mittels Führungen miteinander gekoppelt.

• Führen Sie die Oberseite des Elements, das Sie montieren wollen, bis zum An schlag entlang der Führung an der Un terseite des Elements, das bereits montiert ist
• Prüfen Sie vor dem Festschrauben der einzelnen Elemente, ob diese gekoppelt sind und bündig übereinander liegen.

Veränderung des Zugriffs auf die Kassetten Einsätze

Damit Sie den gewünschten Kassetten Einsatz direkt finden, können Sie die Griffstücke der vier Kassetten Einsätze unterschiedlich positionieren.

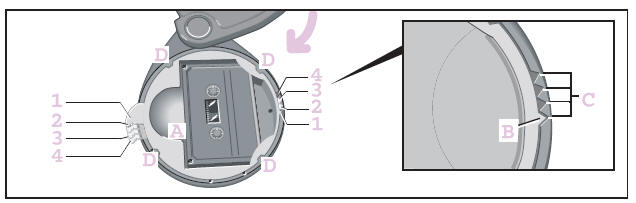

• Schwenken Sie den Rahmen mit Kasset ten Einsatz über die Einrastposition hinweg bis zum Anschlag aus dem Ge häuse heraus.
• Drücken Sie den Kassetten Einsatz (A) nach oben aus dem Rahmen.
• Richten Sie zum Einsetzen den Positionspfeil (B) des Kassetten Einsatzes über einer der Aussparungen (C) des Rahmens aus.

Für das Einsetzen des Kassetten Einsatzes und somit die Stellung des Griffstücks ergeben sich vier Mög lichkeiten (1 bis 4).

• Drücken Sie den Kassetten Einsatz und den Rahmen so zusammen, dass die vier Klipps (D) einrasten.

Der Rahmen mit Kassetten Einsatz lässt sich wieder einschwenken.

• Wiederholen Sie die einzelnen Arbeits schritte und positionieren Sie die Griff stücke der anderen Kassetten Einsätze nach Ihren Wünschen.
