Unfallgefahr!
Telefone und Funkgeräte ohne re
flexionsarme Außenantenne können die
Fahrzeugelektronik stören und damit
die Betriebssicherheit des Fahrzeugs
und dadurch auch Ihre Sicherheit ge
fährden.
Benutzen Sie diese Geräte daher nur,
wenn sie vorschriftsmäßig an einer se
paraten reflexionsarmen Außenantenne
angeschlossen sind.
Unfallgefahr!
Beachten Sie beim Betrieb mobi
ler Kommunikationsgeräte im Fahrzeug
die gesetzlichen Bestimmungen des
Landes, in dem Sie sich momentan auf
halten.
Ist die Bedienung von Kommunikations
geräten während der Fahr gesetzlich
zugelassen, so bedienen Sie diese nur,
wenn es die Verkehrssituation zulässt.
Sie könnten sonst vom Verkehrsgesche
hen abgelenkt werden, einen Unfall ver
ursachen und sich und andere verletzen.

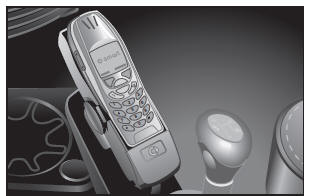

Die Telefonkonsole erlaubt eine sichere
und bequeme Befestigung Ihres Mobilte
lefons. Für die verschiedenen Mobiltele
fonmodelle stehen die passenden
Halterungen zur Verfügung. Um ein ande
res Mobiltelefon in der Universellen Frei
sprecheinrichtung* zu betreiben, genügt
der Austausch der Halterung.

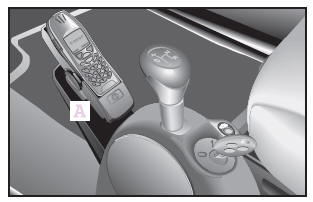

Die Telefonkonsole (A) befindet sich vor
dem Schalthebel.
Einbau und Ausbau
Falls Sie einen Getränkehalter im Fahr
zeug haben, bauen Sie ihn vorher aus (sie
he Bedienungsanleitung Getränkehalter).

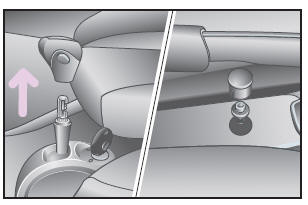

- Entfernen Sie die Abdeckkappe auf der
Mitteltunnelkonsole
- Lösen Sie die darunter liegende Torx
schraube mit einem geeigneten Schrau
bendreher.
- Ziehen Sie den Schaltknauf nach oben
ab (bei Fahrzeugen mit softouch* beim
Abziehen nicht die Automatiktaste drü
cken!).
Die Mitteltunnelkonsole kann demon
tiert werden.
Die Mitteltunnelkonsole ist im vorderen
Bereich durch 2 Rasthaken mit dem Fahr
zeug verbunden.

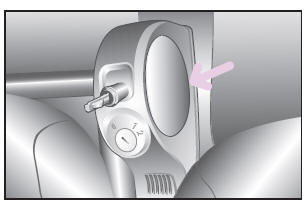

- Biegen Sie Konsole auf Höhe der runden
Einsätze auf.
- Heben Sie die Mitteltunnelkonsole an
und nehmen Sie sie heraus.
- Legen Sie die Mitteltunnelkonsole auf
eine ebene Arbeitsfläche.

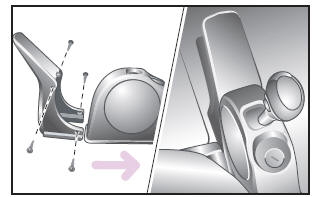

- Schieben Sie die Telefonkonsole unter
die Mitteltunnelkonsole, bis die Unter
seiten parallel anliegen und die Run
dung an der hinteren Seite der
Telefonkonsole mit dem Einsatz in der
Mitteltunnelkonsole parallel verläuft.
- Drehen Sie die beiliegenden Schrauben
durch die dafür vorgesehenen Löcher
direkt in den Kunststoff der Mitteltun
nelkonsole.
Wenn Sie die Kabel der Halterung für eine
bessere Optik unter dem Teppich verle
gen, können Sie die Kabel zwischen der
Telefon und der Mitteltunnelkonsole ver
legen. Dafür können Sie die Aussparung an
der Telefonkonsole verwenden.
Solange die Mitteltunnelkonsole nicht
montiert ist, können Sie in diesem Bereich
den Teppich anheben, um die Kabel für die
Universalfreisprecheinrichtung zu verle
gen. Die Kabelverlegung hängt von dem
Einbauort der Universalfreisprechein
richtung ab und kann variieren.
Wenn die Kabel verlegt sind:
- Biegen Sie die Konsole vorne wieder auf
und schieben Sie sie nach unten.
- Stülpen Sie die zusammengebauten
Konsolen wieder über den Schaltbock.
- Achten Sie darauf, dass die Klipps wie
der einrasten.
- Drehen Sie die Schraube wieder ein.
- Stecken Sie die Abdeckkappe auf.
- Stecken Sie den Schaltknauf wieder auf.
- Montieren Sie die Halterung auf die
Oberseite der Telefonkonsole.
Hinweis!
Die detaillierten Informationen zur Bedie
nung und Montage der Halterungen ent
nehmen Sie bitte den jeweiligen
Bedienungsanleitungen.
